Képérzékelő

Érzékelő

Super 35 mm típusú CMOS

rendszer

RGB primer színszűrő (Bayer minta)

Teljes érzékelőnkénti pixelszám

9,84 megapixel

Hasznos képpontok száma/érzékelő

8,29 megapixel

Minimális fényerő

NTSC üzemmódban 0,3 lux
[F1,2 objektív, 24 dB, 29,97P mód, záridő 1/30]
PAL üzemmódban 0,25 lux
[F1,2 objektív, 24 dB, 25,00P mód, záridő 1/25]

Érzékenység

NTSC: F9
[1920×1080/59,94i, ISO 640 (0 dB), 2000 lux, 89,9%-os fényáteresztés]
PAL: F10
[1920×1080/50,00i, ISO 640 (0 dB), 2000 lux, 89,9%-os fényáteresztés]

Jel-zaj arány

NTSC: 54 dB (jellemző)
[1920×1080/PF30, Canon Log funkció alapérzékenysége: ISO 850 (dinamikatartomány: 800%)]
PAL: 54 dB (jellemző)
[1920×1080/PF25, Canon Log funkció alapérzékenysége: ISO 850 (dinamikatartomány: 800%)]

Dinamikatartomány

Normál felvételeknél: 300%
Canon Log gamma beállítással: 800%
(legalább ISO 850 / legalább 2,5 dB)

Vízszintes felbontás

Legfeljebb 1000 TV-sor (1920×1080i üzemmódban), a használt objektív típusától függően.

Objektív

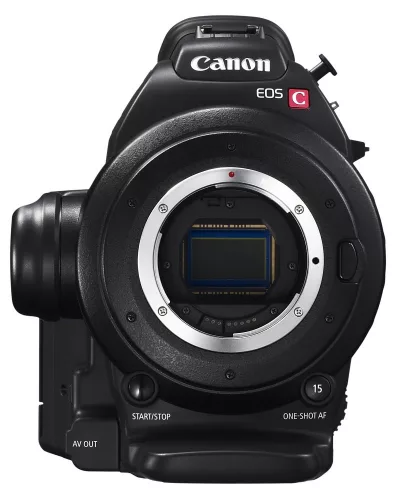

Bajonettzár

Canon EF-bajonettzár, lehetőség EF-S és EF Cinema objektívek használatára

Gyújtótávolság

Az EF-objektívek fókusztávolságának 1,53-szorosának megfelelő

Periférikus világításkorrekció

VAN (a használt objektív típusától függően)

ND-szűrő

4 db üvegből készült szűrő a kamera vázában: átlátszó, 2 fokozat, 4 fokozat, 6 fokozat. A vázon található tárcsával működtethető.

Fókuszvezérlés

Objektíven keresztül vagy ONE-SHOT AF módban.

Rekeszvezérlés

Vázon, markolaton, távvezérlőn vagy megnyomható automatikus rekeszvezérlésen keresztül.
1/2 lépésekben, 1/3 lépésekben vagy FINOM szabályozás.
Zoomolás közben is fenntartható az állandó F-érték.

Képstabilizáló rendszer

A használt objektív típusától függ

Képfeldolgozó

Típus

DIGIC DV III

Videorögzítő-adathordozó

SD-/SDHC-/SDXC-memóriakártya (2 kártyanyílás)

Felvételi idő

64 GB-os SD-kártya: legfeljebb 5 óra 55 perc. (1920×1080, 24Mb/s, VBR) AVCHD

Rögzítési fájlformátum

AVCHD

Rögzítési formátum

MPEG-4 AVC/H.264
24 Mb/s LPCM VBR (4:2:0);
24 Mb/s VBR (4:2:0);
17 Mb/s VBR (4:2:0);
7 Mb/s VBR (4:2:0, 1440 x 1080).

Rögzítési képfrekvencia

59,94 Hz-es mód (NTSC): 60i/PF30/PF24/24p;¹
50,00 Hz-es mód (PAL): 50i/PF25.¹

Lassított/gyorsított felvétel

NINCS

Időköz rögzítése

NINCS

Képkocka rögzítése

NINCS

Előzetes rögzítés (rögzítés a gyorsítótárba)

VAN (3 mp)

Memóriaváltásos rögzítés

VAN

Dupla kártyahelyes (egyidejű) rögzítés

VAN

Fordított irányú beolvasás

VAN. Függőleges és/vagy vízszintes képelforgatás.

HD->SD konverzió

Van (AVCHD -> 9 Mb/s MPEG-2)¹

Belső adatátvitel

VIDEÓ: Van (SD-kártyáról SD-kártyára)

Kép tárolására alkalmas hordozó

SD-/SDHC-memóriakártya

Állókép minősége

Videofelvétel közben: 1920×1080;
Lejátszás közben: 1920x1080

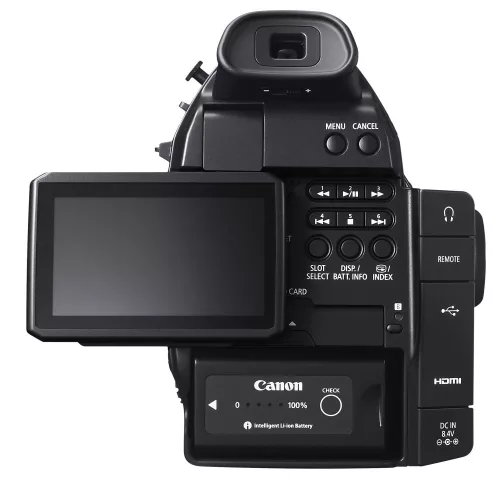

LCD

Méret

8,8 cm (3,5"), 100%-os nézet

Képpontok száma

922,000

Képminőség beállításai

Fényerő, kontraszt, szín, élesség, háttérfény, fekete-fehér

Állítható

Fel/le/balra/jobbra, a fényképezőgép beállításának megfelelően

Hullámforma monitor

Hullámforma monitor

Fókuszsegéd

Kontúrkiemelés; nagyítás; szélmonitor (hullámforma megjelenítéssel)

Kontúrkiemelés

1. kontúrkiemelés, 2. kontúrkiemelés (szín, erősítés, mindegyikhez állítható frekvencia)

Zebra

1. szint; 2. szint; mindkettő
Kimenet HD-SDI vagy HDMI-csatlakozón keresztül

Markerek

Be/Ki (képarány, képarány jelzése, biztonsági zóna területe, biztonsági zóna, rács, vízszintes, középső)

EVF

Méret

0,61 cm (0,24")

Képpontok száma

1,555 millió

Képminőség beállításai

Fényerő, kontraszt, szín, élesség, háttérfény, fekete-fehér

Állítható

NINCS

Korrekciós objektív

+ 2,0 és -5,5 dioptria között

Bemenetek/Kimenetek

Audiobemenet

XLR-bemenetek 2 db 48 V-os fantom tápellátással, 3,5 mm-es mikrofonbemeneti aljzat

Fejhallgatókimenet

3,5 mm-es sztereó jack

Videomonitor-kimenet

NINCS

HDMI

VAN (A típus, csak kimenet)

IEEE 1394 (Firewire)

NINCS

USB

VAN (Mini-B, USB 2.0 Hi-Speed, csak kimenet)

HD/SD-SDI kimenet

NINCS

Időkódolás

VAN (HDMI kimeneti jelet felülírva)

Genlock

NINCS

Synch

NINCS

Komponenskimenet

NINCS

AV-csatlakozó

VAN (csak kimenet)

DC-bemenet

VAN

Távkioldó aljzat

2,5 mm-es mini jack

Vezeték nélküli vezérlő aljzat

NINCS

Színsávok

EBU, SMPTE, ARIB

Egyéb

Felvételjelző lámpa

VAN

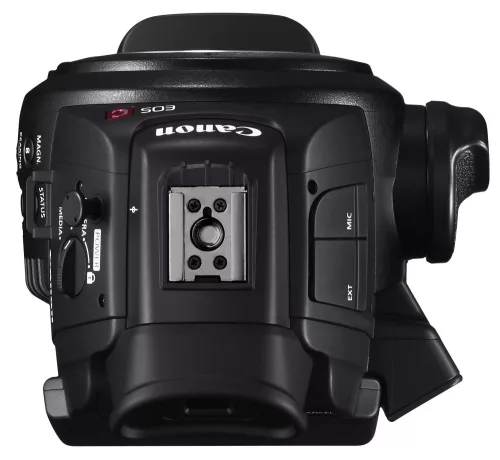

Vakupapucs

VAN (vakupapucs 2 helyen: a váz felső részén, a fogantyú elején)

Egyéni beállítás gomb

VAN (15 kiosztható gomb, 35 választható funkció)

Expozíció

Fénymérési funkció

Kézi:
Expozíció a záridő, az írisz, az ISO/erősítés és az ND-szűrő beállítása szerint
Megnyomható automatikus írisz beállításai:
(i) Normál (középre súlyozott átlagoló fénymérés)
(ii) Szpot
(iii) Háttérfény (kiegyenlítés)

Expozíció-kompenzálás

VAN. AE Shift funkció. +/-2, +/-1.5, +/-1.25, +/-1.0, +/-0.75, +/-0.5, +/-0.25, +/-0

Automatikus expozíció üzemmód

VAN (megnyomható automatikus rekesz)

Megnyomható automatikus írisz

VAN

Expozíciórögzítés

NINCS

Az automatikus erősítésvezérlés beállításai

NINCS

ISO-érzékenység

Megjelenítés 1-es lépésekben: 320¹, 400, 800, [850]², 1600, 3200, 6400, 12 800, 20 000
Megjelenítés 1/3-os lépésekben: 320, 400, 500, 640, 800, [850]², 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400, 8000, 10 000, 12 800, 16 000, 20 000¹

Erősítés beállítása

NORMÁL: -6 dB, -3 dB, 0 dB, 3 dB, 6 dB, 9 dB, 12 dB, 15 dB, 18 dB, 21 dB, 24 dB, 30 dB;
FINOM: 0 és 24 dB között (0,5 dB-es lépésekben).

Záridő

Vezérlési módok

Ki; gyors; látószög; Clear Scan (CS); kis zársebesség (SLS)

Záridő

1/3 és 1/2000 között a képfrekvenciától és a záridő vezérlési módjától függően

Zár szöge

11,25º és 360º között a képfrekvenciától függően

Kis zársebesség (SLS)

1/3, 1/4, 1/6, 1/8, 1/12, 1/15, 1/25, 1/30, a képfrekvenciától függően

ClearScan

60i: 59,94–250,27 Hz
PF30: 29,97–250,27 Hz
24p/PF24: 23,98–250,27 Hz
50i: 50,00–250,78 Hz
PF25: 25,00–250,78 Hz

Egyedi kép

Tárolt konfigurációk

9, 3 előzetes beállítással (CINEMA, nagy dinamikatartomány (Wide DR) és EOS Std)

Tárolóeszköz

SD-/SDHC-memóriakártya (az összes egyedi adattal és metaadattal), kártyánként max. 20 egyedi kép

Gamma

9 profil

Canon Log Gamma

VAN

Master Pedestal

-50 és +50 között

Master Black

-50 és +50 között az R, a G és a B tartományban is

Fekete gamma

Állítható szint, tartomány és pont

Alacsony szintű színtelítettség

-50 és +50 között beállítja a színtelítettséget a gyengén megvilágított területeken

Knee

A túlexponálás jellegzetességeit, kezdetét, erősségét és színtelítettségét állítja

Élesség

Állítható a részletességi szint, a vízszintes részletességi szint frekvenciája, a képzajszűrés, a vízszintes/függőleges egyensúly, a határérték, a kiválasztás, a világos videojelek tömörítési mértéke, a szintfüggő küszöbértékek élessége

Zajcsökkentés

Ki, be (1–12)

Bőrszín

Ki, alacsony, közepes, magas/színárnyalat, színtér, fényerő, terület, Y-szint

Szelektív zajcsökkentés

Ki, alacsony, közepes, magas/színárnyalat, színtér, fényerő, terület, Y-szint

Színmátrix

Fázis, erősítés és RGB beállítása, gammaválasztással együtt

Fehéregyensúly

-50 és +50 vörös szín erősítése, kék szín erősítése

Színkorrekció

Területkiválasztás/két terület átvizsgálása

Beállítási szint

-50 és +50 között Be/Ki

Vágás: 100% IRE

Kimeneti határ 100% a beállításmódosítás után

Fehéregyensúly

Automatikus

VAN

Előbeállítás

Napfény (5400K), Izzólámpa (3200K), Kelvin (2000K és 15000K között, 100K-es intervallumokban), „A” beállítás, „B” beállítás

Fehéregyensúly eltolás

VAN. -9 és +9 között (csak Napfény és Izzólámpa)

Feketeegyensúly

Feketeegyensúly beállítása

VAN

Időkódolás

Számlálórendszer

Újragenerálás, felvételre indul, szabadon indul, tartás (adott képfrekvenciáknál képkockák kihagyására is van lehetőség), NDF csak 24P módban

Kezdőérték beállítása

„00:00:00:00”, Beállítás/visszaállítás választható

Hang-

Felvétel

2 csatornás, 16 bites (48 kHz) lineáris PCM a 24 Mb/s LPCM választásakor
Dolby Digital AC3 a 24/17/7 Mb/s lehetőség választásakor

Vezérlés

Külön határolók és automatikus/manuális beállítás

Mikrofon csillapítása

VAN a beépített mikrofonhoz (a fogantyúban) és a 3,5 mm-es mikrofoncsatlakozón

Mikrofon-jelszintmérő

VAN

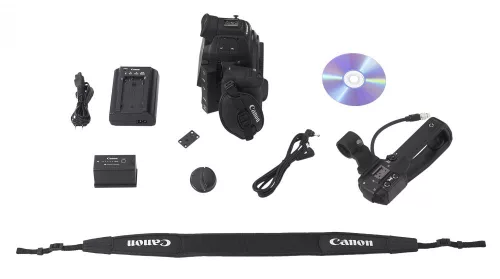

A készülékkel szállítva

Adatátviteli alkalmazás, fogantyú mikrofonnal, hüvelykujjtámasz, markolat, állványadapter aljzathoz való lap, vállszíj, EVF-sapka, CG-930 akkumulátortöltő, BP-955 akkumulátor.

Opcionális

BP-955 és BP-975 akkumulátor, CA-930 kompakt hálózati adapter, TA-100 állványadapter, SBR-1000 vállrögzítő

Elem

Áramfelvétel

8,1 W; VF + LCD, 24 Mb/s (NTSC mód)
7,3 W; VF + LCD, 24 Mb/s (PAL mód)

Folyamatos rögzítési idő

Tartozék BP-955 akkumulátorral: kb. 285 perc, 24Mb/s, LCD + VF (50 Hz-es mód)
Opcionális BP-975 akkumulátorral: kb. 430 perc, 24Mb/s, LCD + VF (50 Hz-es mód)

Méret

Kb. 135×170×129 mm (hüvelykujjtámasszal);
Kb. 182×170×129 mm (markolattal);
Kb. 182×281×236 mm (markolattal, monitoregységgel és fogantyúval)
Kb. 142×281×236 mm (hüvelykujjtámasszal és fogantyúval)

Levehető fogantyú

VAN

Tömeg (csak a kamera)

1020 g

Tömeg (teljes felszereltség mellett)

Kb. 1835 g (markolat, monitoregység, fogantyú, csatlakozó, BP-955, 2 SD-kártya) -5 ºC és +45 ºC között, 60%-os relatív páratartalom esetén

Üzemi hőmérséklet tartománya

-5 ºC és +45 ºC között, 60% relatív páratartalom

Rögzítési képfrekvencia

¹PF módok esetén váltottsoros videó készül

HD->SD konverzió

¹24P felvételek esetén nincs lehetőség HD->SD átalakításra

ISO-érzékenység

¹A 320 és a 20 000 nem 1 lépésenkénti fokozatot jelöl, hanem a legkisebb és a legnagyobb megadható ISO-értéket.
²[850] = a Canon Log függvénnyel 800%-os dinamikatartományt elérő legkisebb ISO-érzékenység.
