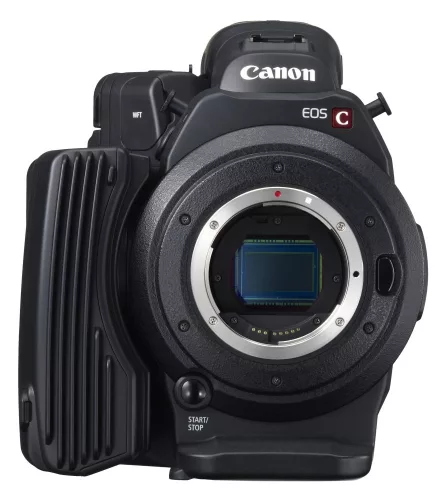

Képérzékelő

Érzékelő

Super 35 mm típusú CMOS

rendszer

RGB primer színszűrő (Beyer minta)

Teljes érzékelőnkénti pixelszám

9,84 megapixel (4206×2340)

Hasznos képpontok száma/érzékelő

8,85 megapixel (4096×2160)

Minimális fényerő

NTSC üzemmódban 0,3 lux
[F1,2 objektív, 24 dB, 29,97P mód, 1/30 záridő]
PAL üzemmódban 0,25 lux
[F1,2 objektív, 24 dB, 25,00P mód, záridő 1/25]

Érzékenység

NTSC: F9
[1920×1080/59,94i, ISO 640 (0 dB), 2000 lux, 89,9%-os fényáteresztés]
PAL: F10
[1920×1080/50,00i, ISO 640 (0 dB), 2000 lux, 89,9%-os fényáteresztés]

Jel-zaj arány

NTSC: 54 dB (jellemző)
[1920×1080/29,97P, Canon Log beállításon alapuló Canon ISO 850 érzékenység (dinamikatartomány 800%)]
PAL: 54 dB (jellemző)
[1920×1080/25,00P, Canon Log beállításon alapuló érzékenység ISO 850 (dinamikatartomány 800%)]

Dinamikatartomány

Normál felvételeknél: 300%
Canon Log gamma beállítással: 800%
(legalább ISO 850/legalább 2,5 dB)

Vízszintes felbontás

Összesen legalább 1000 TV-sor (1920×1080i üzemmódban), a használt objektív típusától függően.

Objektív

Bajonettzár

Canon EF-bajonettzár Cinema Lock funkcióval

Gyújtótávolság

Az EF-objektívek fókusztávolságának 1,53-szorosának megfelelő; (3840x2160/1920x1080); Kb. 1,46-szoros (4096x2160/2048x1080)
Az EF-S és a Canon cine objektíveknél jelöltek szerint

Periférikus világításkorrekció

VAN (a használt objektív típusától függően)

ND-szűrő

3 db üvegből készült szűrő a kamera vázában: 2 fokozat; 4 fokozat; 6 fokozat. Vázon vagy vezeték nélküli vezérlőn keresztül működtethető.

Fókuszvezérlés

Objektíven, vezeték nélküli vezérlőn vagy vezetékes távvezérlőn keresztül (a használt objektív típusától függően)

Rekeszvezérlés

Vázon, markolaton, vezeték nélküli vezérlőn vagy vezetékes távvezérlőn keresztül.
1/2 lépésekben, 1/3 lépésekben vagy FINOM szabályozás.
Zoomolás közben is fenntartható az állandó F-érték.

Képstabilizáló rendszer

A használt objektív típusától függ

Képfeldolgozó

Típus

DIGIC DV III

Videorögzítő-adathordozó

4K/2K: külső rögzítőegység szükséges
HD: 1-es típusú Compact Flash memóriakártyák (2 kártyahely)

Típus

CF-kártya: UDMA4, legalább 30 Mb/s sebesség (legalább 40 Mb/s a gyors, illetve lassú felvétel érdekében)

Felvételi idő

64 GB-os CF-kártya: max. 160 perc (1080/50i, 50 Mb/s)

Rögzítési fájlformátum

4K/2K: a külső rögzítőegységtől függően
HD: Material eXchange Format (MXF); OP-1a minta

Rögzítési formátum

4K:
10 bites RAW/HRAW (4096×2160/3840×2160, csak Canon Log használatakor)
2K:
12 bites RGB (2048×1080/1920×1080, 4:4:4, csak Canon Log használatakor)
10 bites RGB (2048×1080/1920×1080, 4:4:4, csak Canon Log használatakor)
10 bites YCC (2048×1080/1920×1080, 4:2:2, csak Canon Log használatakor)
HD MPEG-2 Long GOP:
50 Mb/s CBR (4:2:2) MPEG-2 422P HL;
35 Mb/s VBR (4:2:0) MPEG-2 MP HL;
25 Mb/s CBR (4:2:0) MPEG-2 MP H14

Rögzítési képfrekvencia

4K és 2K:
60 Hz-es (NTSC) mód: 59,94P/29,97P/23,98P
50 Hz-es (PAL) mód: 50,00P/25,00P/23,98P
24,00P mód: 24,00P
HD:
50 Mb/s: 1920×1080/59,94i; 50i; 29,97p; 25p; 24,00p; 23,98p;
1280×720/59,94p; 50p; 29,97p; 25p; 24,00p; 23,98p.
35 Mb/s: 1920×1080/59,94i; 50i; 29,97p; 25p; 23,98p;
1280×720/59,94p; 50p; 29,97p; 25p; 23,98p.
25 Mb/s: 1440×1080/59,94i; 50i; 29,97p; 25p; 23,98p.

Lassított/gyorsított felvétel*

VAN (4K/2K: a külső rögzítőegységtől függően)
4K:
RAW: 1–60
HRAW: 1–60 kép/mp , 62–120 kép/mp (2 kép/mp-es lépésekben)
2K:
2K RGB 444: 1–60 kép/mp
YCC 422: 1–60 kép/mp , 62–120 kép/mp (2 kép/mp-es lépésekben)
HD:
1080p: 1–30 kép/mp 1 kép/mp-es lépésekben
720p: 1–60 kép/mp 1 kép/mp-es lépésekben
(A választható lehetőségek a kiválasztott rögzítési módtól függenek)

Időköz rögzítése

VAN. 1, 2, 3, 6, 9 vagy 12 képkocka, 25 időköz
(A választható lehetőségek a kiválasztott rögzítési módtól függenek)

Képkocka rögzítése

VAN. 1, 2, 3, 6, 9 vagy 12 képkocka
(A választható lehetőségek a kiválasztott rögzítési módtól függenek)

Előzetes rögzítés (rögzítés a gyorsítótárba)

VAN (3 mp)

Memóriaváltásos rögzítés

VAN (CF-kártya)

Dupla kártyahelyes (egyidejű) rögzítés

VAN

Fordított irányú beolvasás

VAN. Függőleges, vízszintes, mindkettő

HD->SD konverzió

NINCS

Belső adatátvitel

VIDEÓ: Van (CF-kártyáról CF-kártyára)

Kép tárolására alkalmas hordozó

SD-/SDHC-memóriakártya

Állókép minősége

Videofelvétel közben: 1920×1080;
Lejátszás közben: 1920×1080, 1280×720

LCD

Méret

10,1 cm (4"), 100%-os nézet

Képpontok száma

1,23 millió

Képminőség beállításai

Fényerő, kontraszt, szín, élesség, háttérfény, fekete-fehér

Állítható

Fel/le/balra/jobbra, a kamera beállításának megfelelően

Hullámforma monitor

Hullámforma monitor és vektorszkóp

Fókuszsegéd

Kontúrkiemelés; nagyítás; szélmonitor (hullámforma megjelenítéssel)

Kontúrkiemelés

1. kontúrkiemelés, 2. kontúrkiemelés (szín, erősítés, mindegyikhez állítható frekvencia)

Zebra

1. szint; 2. szint; mindkettő
Kimenet HD-SDI vagy HDMI-csatlakozón keresztül

Markerek

Be/Ki (képarány, képarány jelzése, biztonsági zóna területe, biztonsági zóna, rács, vízszintes, középső)

EVF

Méret

1,3 cm (0,52")

Képpontok száma

1,55 millió

Képminőség beállításai

Fényerő, kontraszt, szín, élesség, háttérfény, fekete-fehér

Állítható

Függőleges döntés

Korrekciós objektív

+2,0 és -5,5 dioptria között

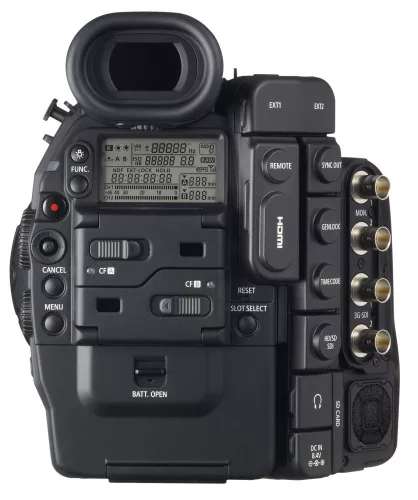

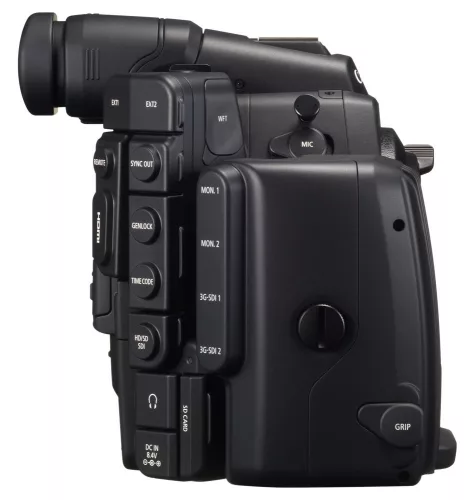

Bemenetek/kimenetek

Audiobemenet

XLR-bemenetek 2 db 48 V-os fantom tápellátással, 3,5 mm-es mikrofonbemeneti aljzat

Fejhallgatókimenet

3,5 mm-es sztereó jack

Videomonitor-kimenet

VAN (BNC, csak SD kimenet Synch csatlakozón keresztül)

HDMI

VAN (A típus, csak kimenet)

IEEE 1394 (Firewire)

NINCS

USB

NINCS

HD/SD-SDI kimenet

VAN
2 3G-SDI (BNC, csak kimenet, beágyazott audio- és időkódolás),
2 2K monitorkimenet (BNC, csak kimenet)
1 HD/SD-SDI (BNC, csak kimenet, beágyazott audio- és időkódolás)

Időkódolás

VAN (BNC, kapcsolható bemenet/kimenet)

Genlock

VAN (BNC, csak bemenet)

Synch

IVAN (BNC, csak kimenet, 5 mód: HD Sync, HD-Y, SD blackburst, SD kompozit, ki)

Komponenskimenet

NINCS

AV-csatlakozó

NINCS

DC-bemenet

VAN

Távkioldó aljzat

2,5 mm-es mini jack

Vezeték nélküli vezérlő aljzat

VAN (a vezeték nélküli vezérléshez külön kapható tartozék szükséges)

Színsávok

EBU, SMPTE, ARIB

Egyéb

Felvételjelző lámpa

VAN

Vakupapucs

VAN (vakupapucs 3 helyen: a váz felső részén, a fogantyú felső részén, a fogantyú elején)

Egyéni beállítás gomb

VAN (15 kiosztható gomb; 30 választható funkció)

Expozíció

Fénymérési funkció

Manuális expozíció a záridő, az írisz, az ISO/erősítés és az ND-szűrő beállítása szerint

Expozíció-kompenzálás

NINCS

Automatikus expozíció üzemmód

NINCS

Megnyomható automatikus írisz

NINCS

Expozíciórögzítés

NINCS

Az automatikus erősítésvezérlés beállításai

NINCS

ISO-érzékenység

Megjelenítés 1-es lépésekben: 320¹, 400, 800, [850]², 1600, 3200, 6400, 12 800, 20 000
Megjelenítés 1/3-os lépésekben: 320, 400, 500, 640, 800, [850]², 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400, 8000, 10 000, 12 800, 16 000, 20 000¹

Erősítés beállítása

NORMÁL: -6 dB, -3 dB, 0 dB, 3 dB, 6 dB, 9 dB, 12 dB, 15 dB, 18 dB, 21 dB, 24 dB, 30 dB;
FINOM: 0 és 24 dB között (0,5 dB-es lépésekben).

Záridő

Vezérlési módok

Ki; sebesség; látószög; Clear Scan (CS); kis zársebesség (SLS)

Záridő

1/3 és 1/2000 között a képfrekvenciától és a záridő vezérlési módjától függően

Zár szöge

11,25º és 360º között a képfrekvenciától függően

Alacsony zársebesség (SLS)

1/3, 1/4, 1/6, 1/8, 1/12, 1/15, 1/25, 1/30, a képfrekvenciától függően

ClearScan

59,94i/p: 59,94 és 250,27 Hz között;
50i/p: 50 és 250,78 Hz között;
29,97p: 29,97 és 250,27 Hz között;
25p: 25 és 250,78 Hz között;
23,98/24p: 23,98 és 250,27 Hz között

Egyedi kép

Tárolt konfigurációk

9, ebből 2 előre be van állítva (MOZI és Normál EOS)

Tárolóeszköz

SD-/SDHC-memóriakártya (az összes egyedi adattal és metaadattal), kártyánként max. 20 egyedi kép

Gamma

8 profil

Canon Log Gamma

VAN

Master Pedestal

-50 és +50 között

Master Black

-50 és +50 között az R, a G és a B tartományban is

Fekete gamma

Állítható szint, tartomány és pont

Alacsony szintű színtelítettség

-50 és +50 között beállítja a színtelítettséget a gyengén megvilágított területeken

Knee

A túlexponálás jellegzetességeit, kezdetét, erősségét és színtelítettségét állítja

Élesség

Állítható a részletességi szint, a vízszintes részletességi szint frekvenciája, a képzajszűrés, a vízszintes/függőleges egyensúly, a határérték, a kiválasztás, a világos videojelek tömörítési mértéke, a szintfüggő küszöbértékek élessége

Zajcsökkentés

Ki, be (1–12)

Bőrszín

Ki, alacsony, közepes, magas/színárnyalat, színtér, fényerő, terület, Y-szint

Szelektív zajcsökkentés

Ki, alacsony, közepes, magas/színárnyalat, színtér, fényerő, terület, Y-szint

Színmátrix

Fázis, erősítés és RGB beállítása, gammaválasztással együtt

Fehéregyensúly

-50 és +50 között fehéregyensúly-eltolás az R, a G és a B tartományban

Színkorrekció

Területkiválasztás/két terület átvizsgálása

Beállítási szint

-50 és +50 között Be/Ki

Vágás: 100% IRE

Kimeneti határ 100% a beállításmódosítás után

Fehéregyensúly

Automatikus

NINCS

Előbeállítás

Napfény (5400K), Izzólámpa (3200K), Kelvin (2000K és 15000K között, 100K-es intervallumokban), „A” beállítás, „B” beállítás

Fehéregyensúly eltolás

VAN. -9 és +9 között (csak Napfény és Izzólámpa)

Feketeegyensúly

Feketeegyensúly beállítása

VAN

Időkódolás

Számlálórendszer

Újragenerálás, felvételre indul, szabadon indul, külső, tartás (adott képfrekvenciáknál képkockák kihagyására is van lehetőség)

Kezdőérték beállítása

„00:00:00:00”, Beállítás/visszaállítás választható

Hang-

Felvétel

16 bites 2 csatornás (48 kHz) lineáris PCM

Vezérlés

Külön határolók és automatikus/manuális beállítás

Mikrofon csillapítása

VAN

Mikrofon-jelszintmérő

VAN

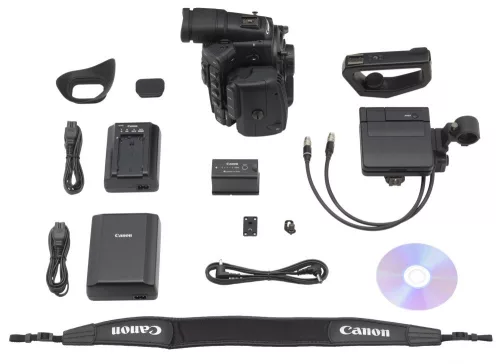

A készülékkel szállítva

XF segédprogram és NLE beépülő modulok, RAW képfeldolgozó szoftver, monitoregység (LCD és XLR), fogantyú, állványadapter aljzathoz való lap, vállszíj, szemkagyló, EVF-sapka, CG-940 akkumulátortöltő, CA-940 kompakt hálózati adapter, BP-955 akkumulátor

Opcionális

BP-955, BP-975 akkumulátor, CA-930 kompakt hálózati adapter (csak akkumulátortöltő), TA-100 állványadapter, WFT-E6 vezeték nélküli vezérlő.

Elem

Áramfelvétel

59,94 Hz: 23,9w (4K) 12,4w MXF-prioritás (24Hz)
50,00 Hz 22,9w (4K)

Folyamatos rögzítési idő

Tartozék BP-955 akkumulátorral: kb. 90 perc (legfeljebb 4K 50,00 Hz esetén)
Opcionális BP-975 akkumulátorral: kb. 135 perc (legfeljebb 4K 50,00 Hz esetén)

Méret

Váz kb. 160×179×171 mm
Kb. 185×249×187 mm (váz és monitoregység)
Kb. 185×284×301 mm (váz, monitoregység és fogantyú)

Levehető fogantyú

VAN

Tömeg (csak a kamera)

1820 g

Tömeg (teljes felszereltség mellett)

2885 g (monitoregység, fogantyú, BP-955, 2 db CF-kártya)

Üzemi hőmérséklet tartománya

-5 ºC és +45 ºC között, 60% relatív páratartalom

ISO-érzékenység

¹A 320 és a 20 000 nem 1 lépésenkénti fokozatot jelöl, hanem a legkisebb és a legnagyobb megadható ISO-értéket.
²[850] = a Canon Log függvénnyel 800%-os dinamikatartományt elérő legkisebb ISO-érzékenység.
